Levantamento aéreo: a fazenda medida do alto
Antes de dividir pastos, levar água ou plantar, é preciso conhecer o terreno com precisão: quanto mede, onde sobe, onde desce e por onde a chuva escorre. Foi isso que o levantamento aéreo entregou.
- área total

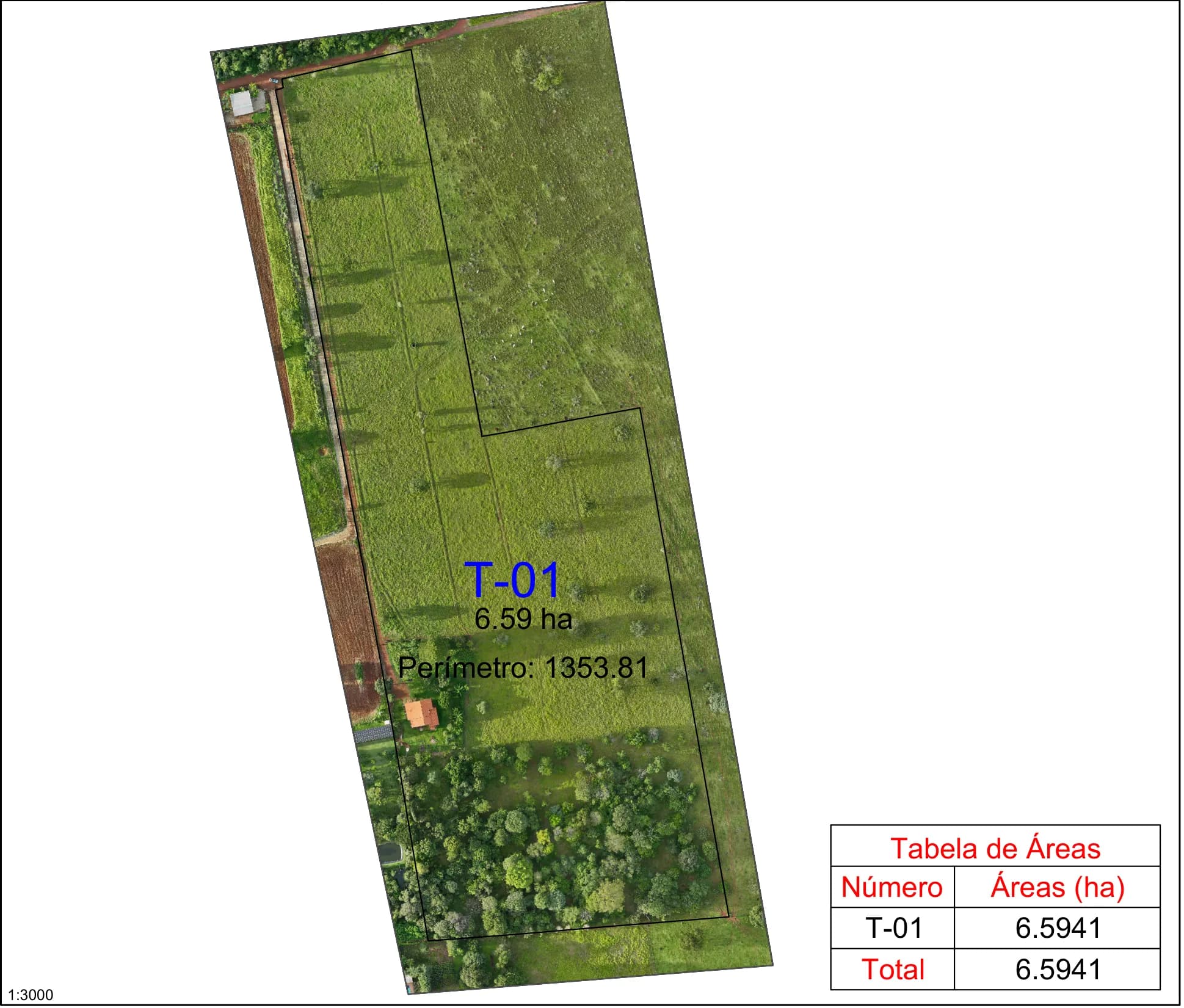

- 6,59 haárea total65.941 m²
- de perímetro
- 1.353 mde perímetro1.353,81 m medidos
- de pasto hoje

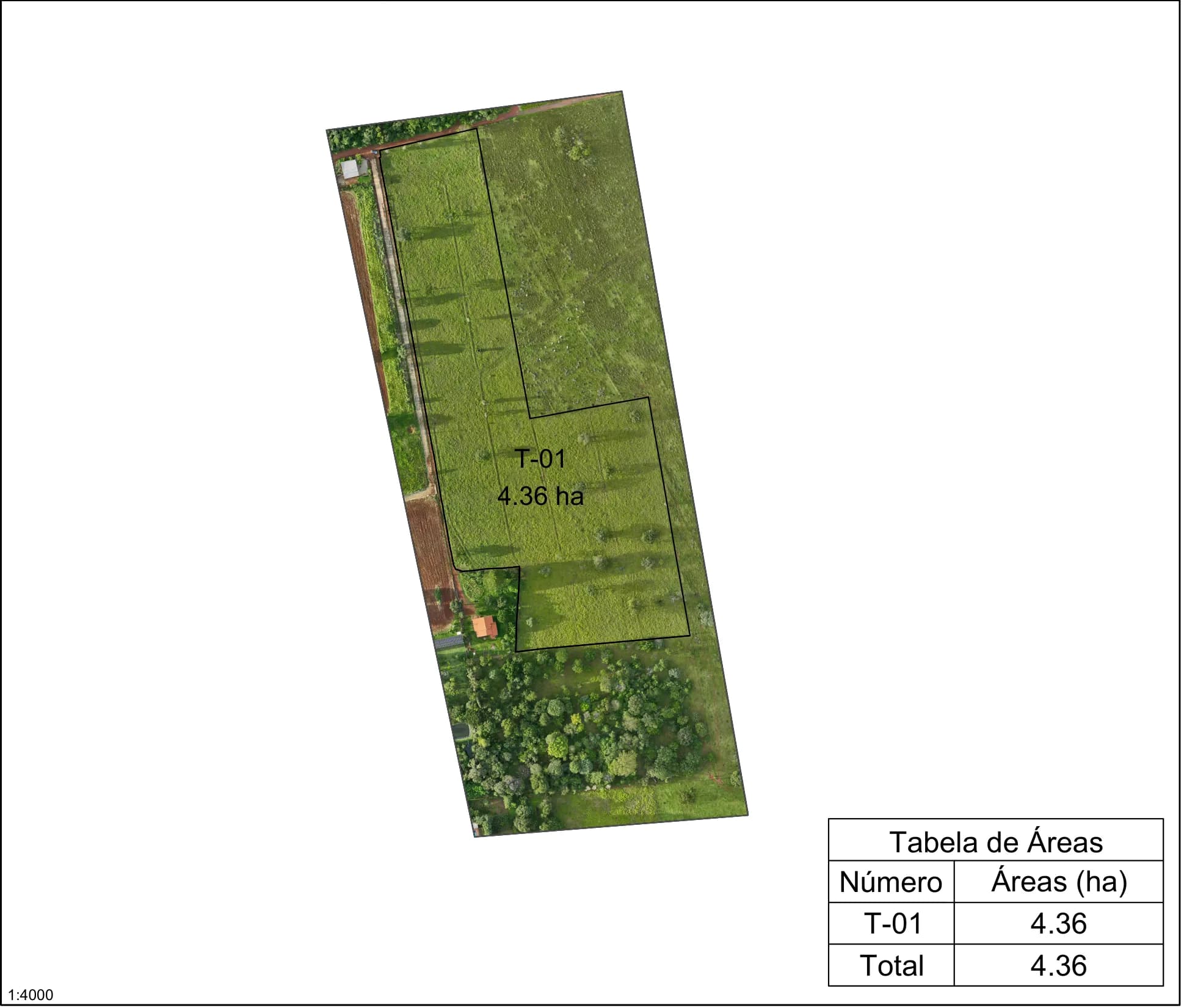

- 4,36 hade pasto hojeárea de pasto atual (T-01)
- de declividade
- 4 a 8%de declividadeterreno suave
Metodologia
Como foi feito, passo a passo
1. Voo e fotos
Num levantamento aéreo como este, um drone sobrevoa a área em linhas paralelas, como quem corta grama, tirando centenas de fotos com sobreposição: cada pedaço do chão aparece em várias fotos, de ângulos diferentes.
Por que assim? Vendo o mesmo ponto de ângulos diferentes, o computador consegue calcular a altura dele, igual nossos dois olhos calculam a distância das coisas.
2. Processamento no computador
Um programa de fotogrametria junta as fotos e gera dois produtos: o ortomosaico, uma foto única sem distorção em que dá para medir distâncias e áreas, e o modelo digital do terreno, que guarda a altura de cada ponto.
Por que assim? Uma foto comum distorce as bordas; o ortomosaico corrige isso, então 1 cm no mapa vale sempre a mesma distância no chão.
3. Mapas a partir do modelo

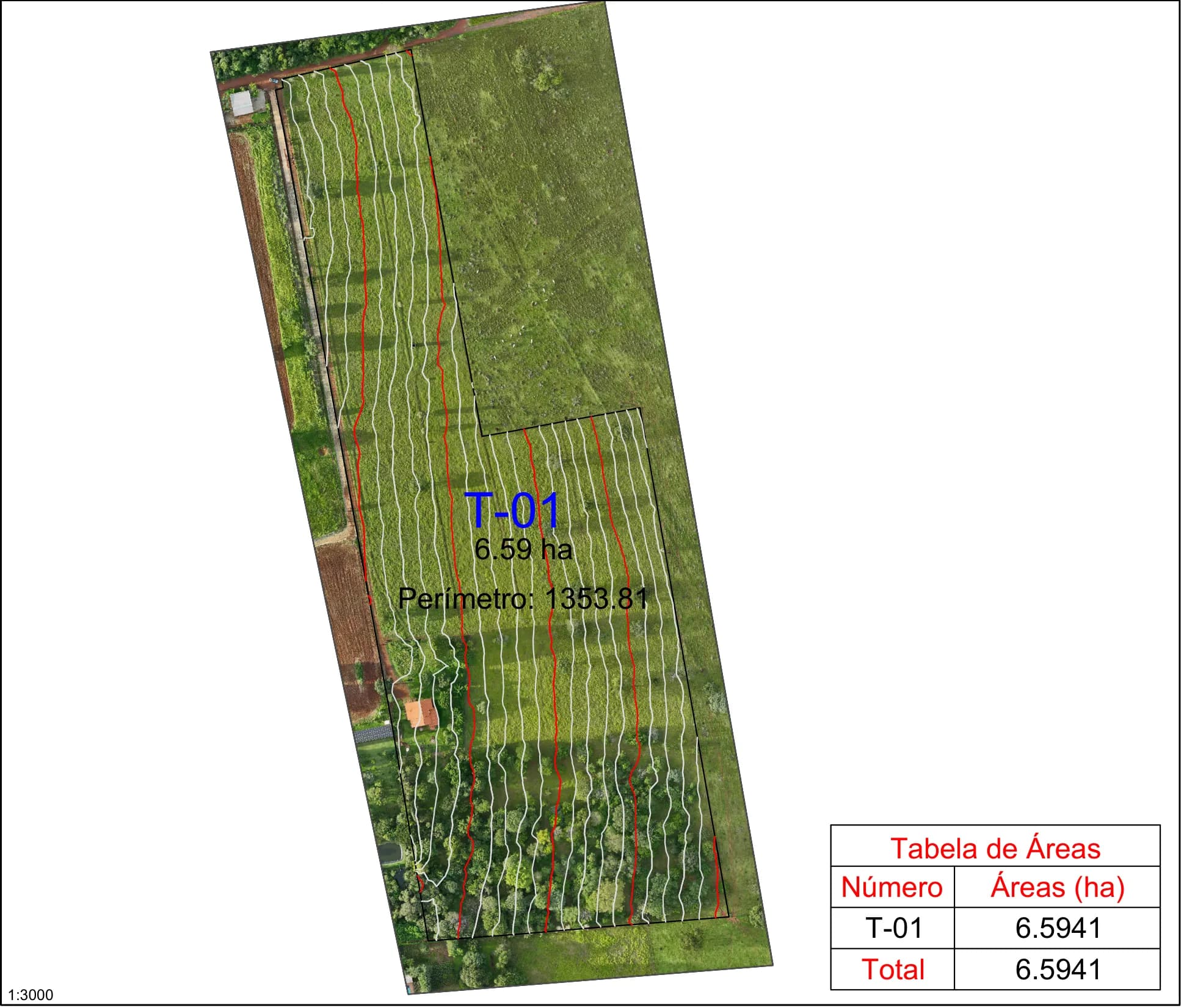

Com as alturas, a equipe da AgroGPS gerou o limite e a área, as curvas de nível (linhas de mesma altura, a cada 1 m e a cada 5 m), as classes de declividade e as linhas de escoamento, que mostram por onde a água da chuva corre.
Por que assim? Cada mapa responde uma pergunta: quanto mede, onde é mais inclinado, por onde a água passa.
4. Referência no planeta
Tudo foi posicionado no sistema de coordenadas oficial do Brasil (SIRGAS 2000, projeção UTM, fuso 22 Sul), em escala 1:3.000 e 1:4.000 nos mapas.
Por que assim? Com coordenadas oficiais, o mapa encaixa com qualquer outro mapa ou GPS, e as medidas valem em documentos.
Resultados
Os mapas que saíram do levantamento
Toque em um mapa para abrir com zoom.
Experimente
O que significa 6% de declividade?
Declividade
5,0%
Ângulo
2,9°

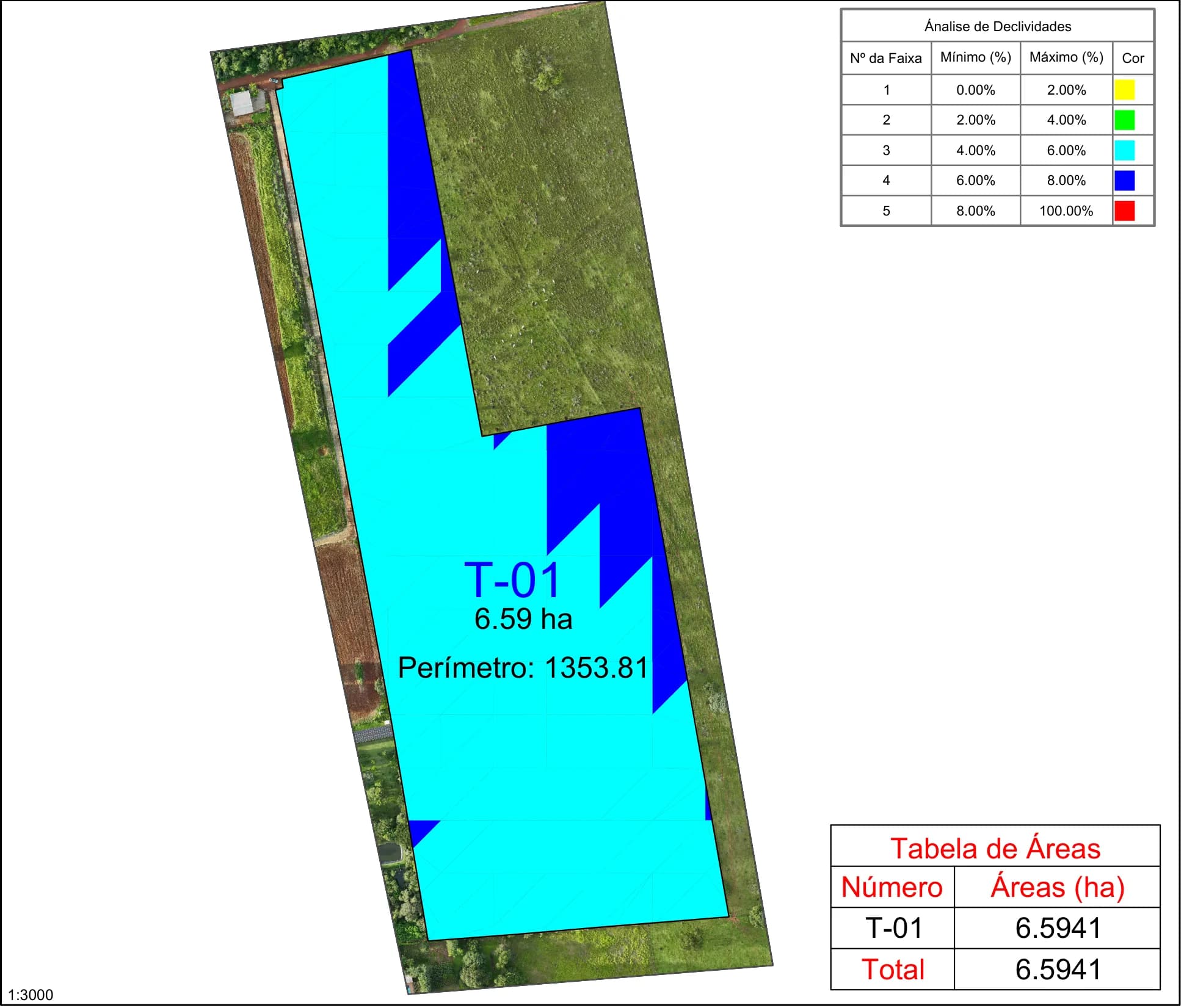

4 a 6%: suave ondulado (a maior parte da Vau das Pombas)
Declividade em % = quanto sobe ÷ quanto anda × 100. Repare que 8% parece pouco, mas é o suficiente para a enxurrada ganhar força e levar a terra.
O que aprendemos sobre a fazenda
Terreno suave
Com 4 a 8% de declividade, dá para usar máquinas, formar pasto e lavoura sem grandes obras de terra.
Cuidado com a enxurrada
Nas faixas de 6 a 8%, a água ganha velocidade. Plantio e cercas acompanhando as curvas de nível ajudam a segurar o solo.
Água tem caminho

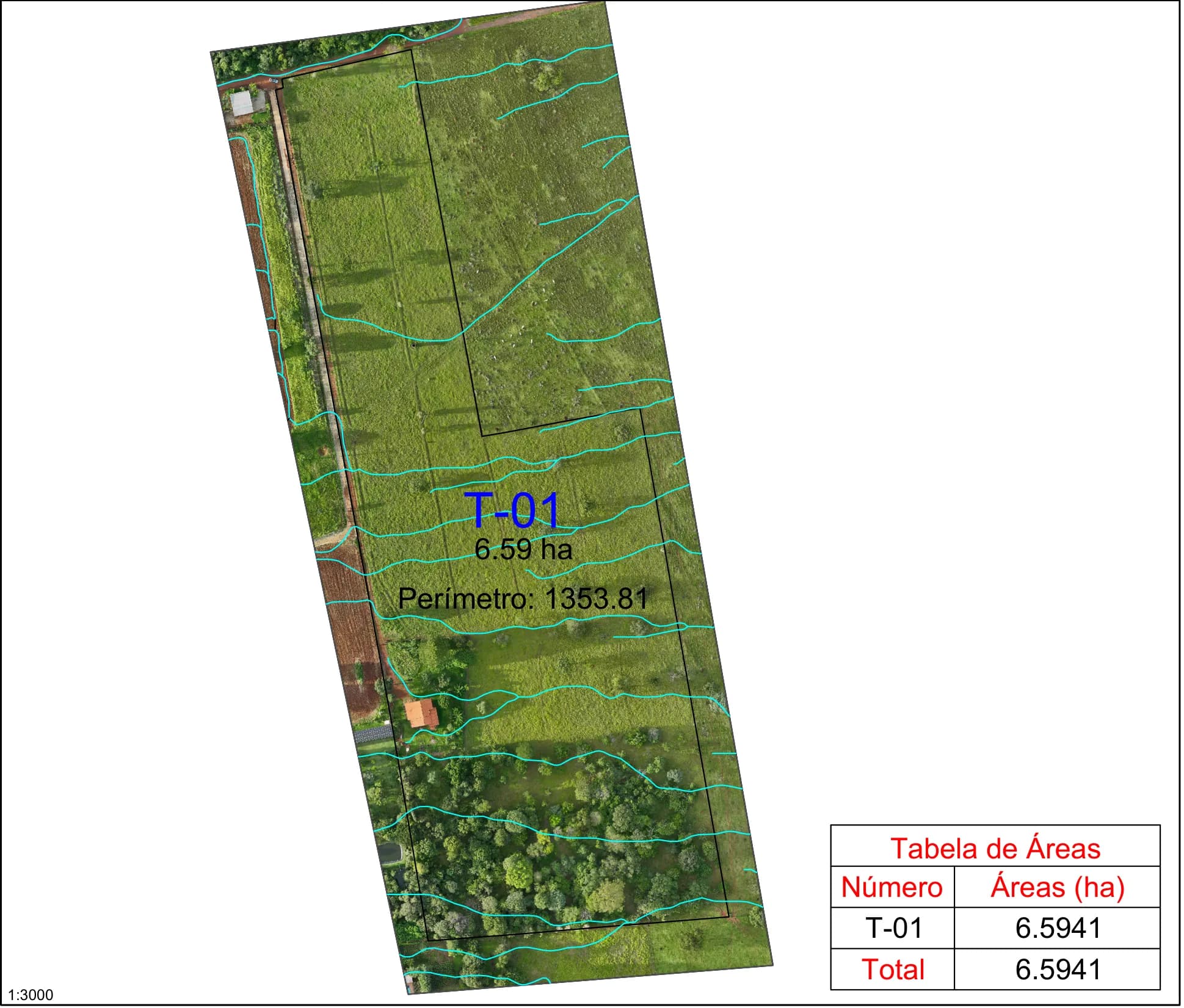

As linhas de escoamento mostram onde a água se concentra: bons lugares para captar chuva e lugares para proteger com cobertura.
Ponto de partida medido
Hoje são 4,36 ha de pasto. A meta é chegar a 4,5 a 5 ha de pasto bem manejado, mais o talhão de lavoura.
Onde os alunos entram
- Usar o mapa para desenhar os piquetes e a rede de água em escala.
- Medir distâncias e áreas no mapa e conferir com trena e GPS no campo.
- Escolher onde captar a água da chuva a partir do mapa de escoamento.
- Nas próximas etapas, acompanhar um novo voo e comparar o antes e o depois.
Para debater em sala
- Por que as curvas de nível ficam mais juntas onde o terreno é mais inclinado?
- Se você fosse fazer uma cerca, ela deveria seguir a curva de nível ou cortar as curvas? Por quê?
- Onde você colocaria uma caixa para captar água da chuva olhando o mapa de escoamento?
Fonte: levantamento planialtimétrico da Fazenda Vau das Pombas (AgroGPS Agricultura de Precisão, fevereiro e março de 2026), sistema SIRGAS 2000 / UTM 22S.
